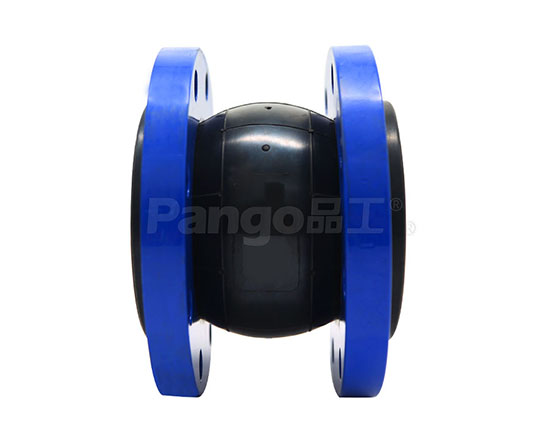

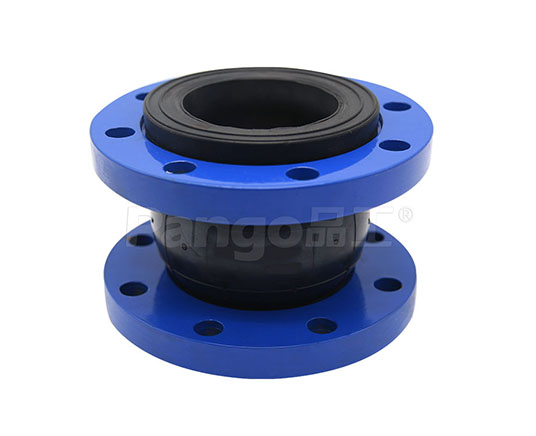

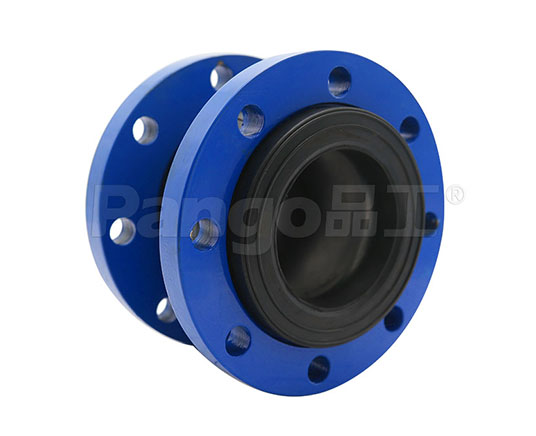

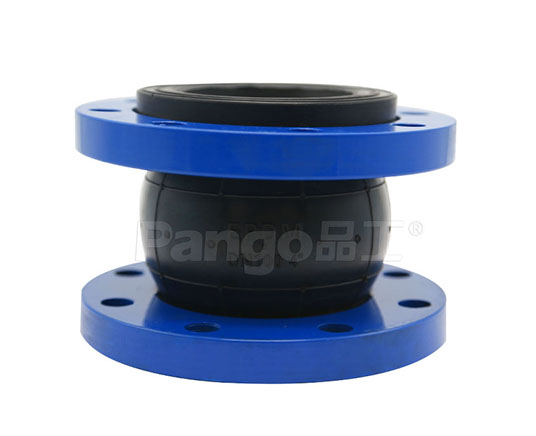

KTX型可曲挠橡胶接头
【型 号】:KTX-10/16/25
【通 径】:DN40-DN600
【压 力】:PN10/16/25
【温 度】:-20~120℃
【阀体材质】:碳钢
【适用介质】:水、空气、油品
全国服务热线
18653929185(微信同号)

阀门优势

1、法兰采用JB/T 81-94标准锻造,无下差,提高使用寿命5年以上
2、橡胶球采用三元乙丙橡胶,含胶量为40%以上,抗拉、抗压、耐老化、耐高温、耐低温。
3、橡胶球球体内衬层数超过CJ/T208-2005标准
4、橡胶球两端面厚度增加10mm,增加钢丝圈,防止球体拉脱
5、橡胶球体加钢丝,耐扭曲,抗震震系数提高10%
6、每台产品出厂前都会进行球体外观、硬度、气密性、承压和法兰防拉脱等检验,不合格产品坚决不允许出厂
7、法兰采用喷涂处理,喷涂厚度大于250um,可将潮湿环境下产生的生锈降低70%以上,提高抗氧化率20%以上

阀门概况

产品配置:Q235钢法兰,EPDM球体;


阀门执行标准名称设计及制造结构长度试压标准法兰尺寸
参照标准GB/T 26121-2010GB/T 26121-2010GB/T 26121-2010GB/T 9119-2010

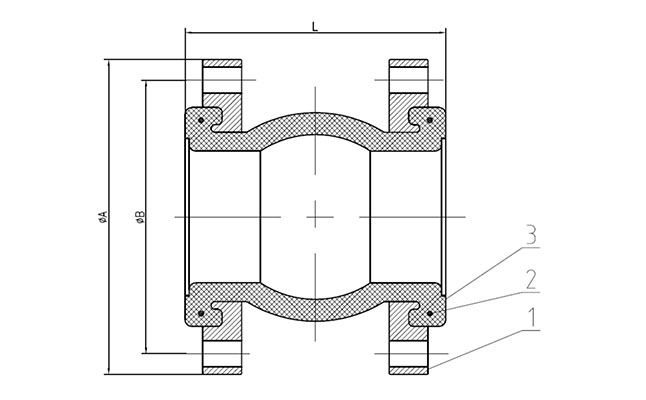

主要零部件信息名称1-球体2-钢圈3-法兰
材质及说明EPDM复合材料Q235Q235
尺寸信息尺寸PN10PN16PN25
DNNPS(英寸)LΦAΦBΦAΦBΦAΦB
401  1/2''95150110150110150110
502''105165125165125165125
652  1/2''115185145185145185145
803''135200160200160200160
1004''150220180220180235190
1255''165250210250210270220
1506''180285240285240300250
2008''210340295340295360310
25010''230395350405355425370
30012''245445400460410485430
35014''255505460520470555490
40016''255565515580525620550
45018''255615565640585670600
50020''255670620715650730660
60024''260780725840770845770
