1.结构简单紧凑，重量较轻，便于装拆和维修。
2.操作扭距较小，转90°启闭轻便迅速。
3.流阻小，流量特性近似倾斜直线，节能效果好。
4.密封可靠，泄漏为零，使用寿命长。
5.不锈钢+四氟材质，耐腐蚀性更强。

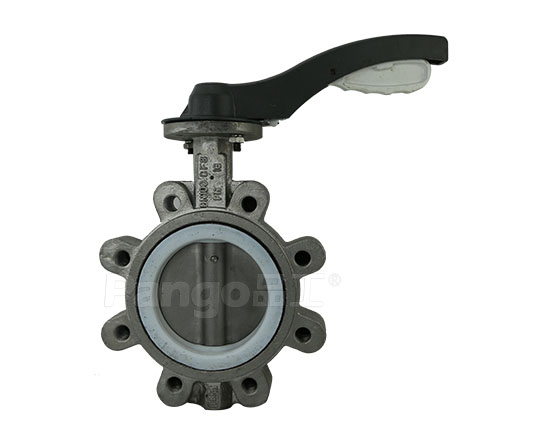

LT凸耳式不锈钢衬四氟蝶阀由般德阀门生产并销售,该产品由四氟密封蝶阀和不锈钢阀板、阀杆构成,具有良好的耐腐蚀性,使用寿命长。采用对夹式连接,使得该阀门的安装、拆卸非常方便。整个蝶阀小巧轻便,密封性可靠,抗酸抗腐蚀性强,广泛应用于石油,化工,冶炼,造纸,环保等领域。
| 阀门执行标准 | 名称 | 设计制造 | 结构长度 | 侧法兰尺寸 | 上法兰尺寸 | 试压 | ||
| 参照标准 | GB/T 12238-2008 | GB/T 12221-2008 | GB/T 9113.1 | ISO 5211 | GB/T 13927-2008 | |||

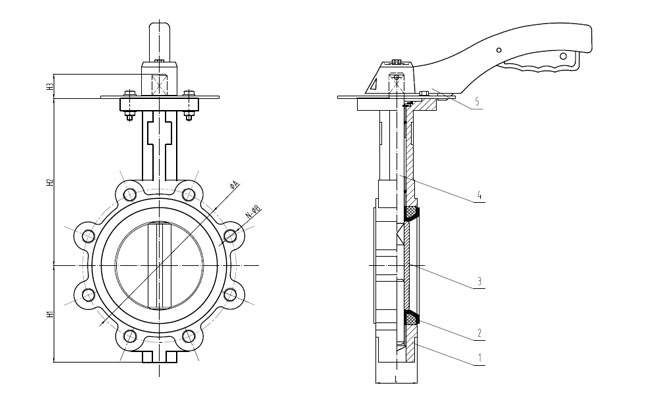

| 主要零部件信息 | 名称 | 1-阀体 | 2-阀座 | 3-蝶板 | 4-阀轴 | 5-手柄 | ||
| 材质 | 铸铁/球铁/铸钢/CF8 | 三元乙丙橡胶(EPDM) | 球铁/铸钢/CF8 | 不锈钢410 | 铝合金 | |||
| 尺寸信息 | DN | IN | H1 | H2 | H3 | L | ∅A | N-∅B |
| 40 | 1.5'' | 70 | 164 | 32 | 33 | 110 | 4-M16 | |
| 50 | 2'' | 80 | 169 | 32 | 43 | 125 | 4-M16 | |
| 65 | 21/2'' | 89 | 176 | 32 | 46 | 145 | 4-M16 | |
| 80 | 3'' | 95 | 183 | 32 | 46 | 160 | 8-M16 | |
| 100 | 4'' | 114 | 201 | 32 | 52 | 180 | 8-M16 | |
| 125 | 5'' | 127 | 214 | 32 | 56 | 210 | 8-M16 | |
| 150 | 6'' | 139 | 229 | 32 | 56 | 240 | 8-M20 | |
| 200 | 8'' | 175 | 257 | 45 | 60 | 295 | 8-M20/12-M20 | |
