1.精密铸造阀体，外观精细

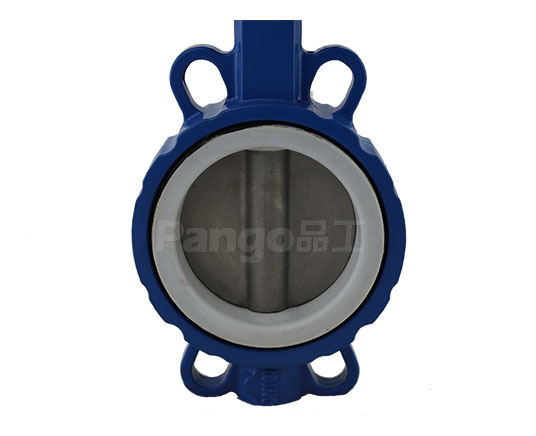

2.四氟阀座二次加工成型，密封性好
3.阀轴双层密封，避免漏水
4.特殊工艺喷涂阀体，有效防腐蚀生锈
5.层层质检，保证产品品质

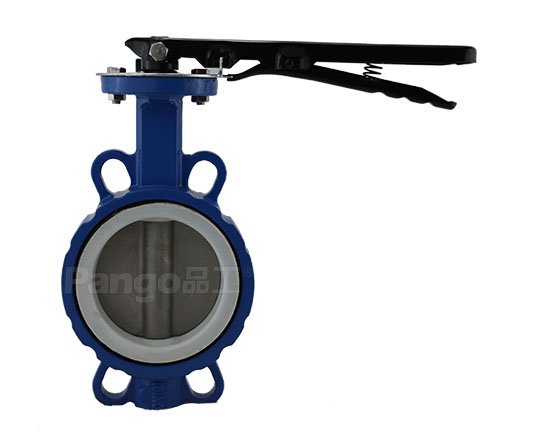

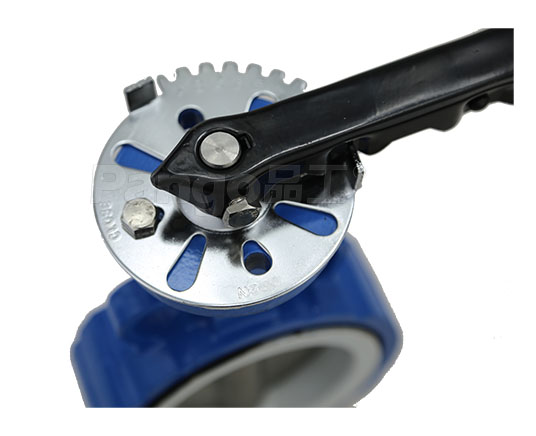

D71F-10/16C衬氟对夹蝶阀，手柄材质使用铝合金,用于截断阀使用;适用于供排水,发电,化工等工程之中,该蝶阀小巧轻便,结构简单紧凑,双半轴无销碟板,拆装更方便。
| 阀门执行标准 | 名称 | 设计及制造 | 结构长度 | 试压标准 | 上法兰尺寸 | 侧法兰尺寸 | ||
| 参照标准 | GB/T 12238-2008 | GB/T 12221-2008 | GB/T 13927-2008 | ISO 5211 | CLASS 150/PN16/10K/BS PN16 | |||

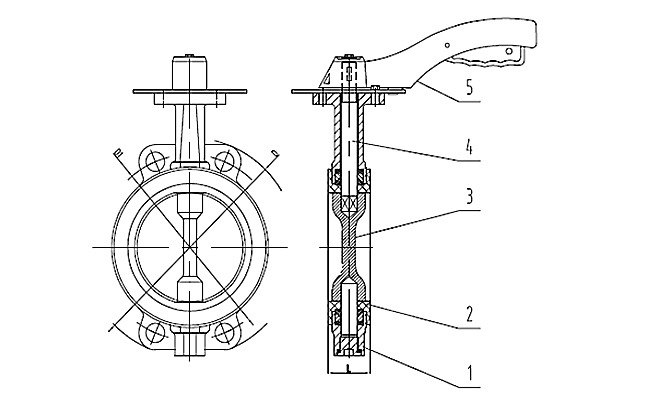

| 主要零部件信息 | 名称 | 1-阀体 | 2-阀座 | 3-蝶板 | 4-阀轴 | 5-手柄 | ||
| 材质 | 球铁/铸铁/铸钢/CF8 | 聚四氟乙烯 | 球铁/铸钢/CF8 | 不锈钢410 | 碳钢 | |||
| 尺寸信息 | DN | IN | H1 | H2 | H3 | ∅A | ∅B | L |
| DN50 | 2" | 75 | 139 | 32 | 125 | 105 | 43 | |
| DN65 | 2.5" | 83.5 | 152.5 | 32 | 145 | 140 | 46 | |
| DN80 | 3" | 96 | 160 | 32 | 160 | 150 | 46 | |
| DN100 | 4" | 116.5 | 173.5 | 32 | 190.5 | 175 | 52 | |
| DN125 | 5" | 128.5 | 191.5 | 32 | 216 | 200 | 56 | |
| DN150 | 6" | 140.2 | 205.2 | 32 | 241.3 | 225 | 56 | |
| DN200 | 8" | 176 | 242 | 40 | 298.4 | 280 | 60 | |
